Symbole

Un symbole est un objet défini par un en-tête, un tableau d'attributs et un dessin.

Un symbole doit être référencé dans la table des symboles. La table des symboles est un fichier xml (fichier 'TABLE_SYMBOLES.xml' créé dans le dossier racine lors de l'installation de ApplicaSuite).

Exemple de classification de symboles

#	nomBloc	classeBloc	sousClasse	nomSymbole	nomBibliotheque
1	AFFICHEUR/LCD SERIE 4x20	AFFICHEUR	LCD SERIE 4x20	LCD	afficheurs
2	CIRCUIT LOGIQUE/NON-OU EXCL	CIRCUIT LOGIQUE	NON-OU EXCL	FONCTIONS	logique
3	MICROCONTROLEUR/PIC16F84	MICROCONTROLEUR	PIC16F84	PIC16X8X	microcontroleurs

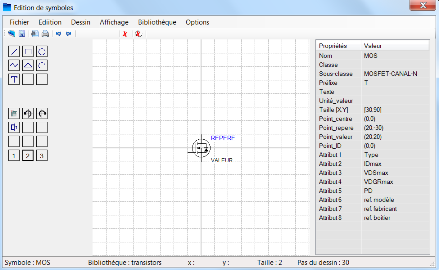

Exemple de symbole (Transistor MOSFET-N)

Tableau d'attributs

Le tableau d'attributs comprend 40 valeurs au maximum.

Les attributs paramétrables (8 au maximum) sont les labels qui définiront les caractéristiques principales de l'objet représenté par le symbole. Ce sont les valeurs attributs[3] à attributs[10] du tableau d'attributs.

Les valeurs correspondant à ces attributs sont stockées dans l'item-technique ou dans le bloc graphique s'il existe.

Les attributs non paramétrables correspondent aux autres valeurs du tableau.

Fichier symbole

Un fichier symbole (extension .sym) est un fichier texte contenu dans le dossier correspondant à sa bibliothèque d'appartenance) (dans le dossier 'lib'). En général, il regroupe plusieurs symboles (donc plusieurs sous-classes) et comprend, pour chaque sous-classe, 3 sections distinctes :

La description d'un symbole dans un fichier symbole débute par #_sousClasse et se termine par #END _sousClasse.

un en-tête
une section #ATTR : liste des attributs du symbole
une section #SYMB : procédures de dessin pour chaque élément graphique

A condition de respecter strictement le format, ce fichier peut être modifié directement.

Structure de l'en-tête d'un symbole

L'en-tête est constituée de 3 lignes de valeurs numériques :

30;120;15;60

20;20;20;45;0;0

0;0;0;0

Attributs d'un symbole

La liste d'attributs débute par #ATTR et se termine par #END ATTR.

Exemple d'attributs

#ATTR D;;A;I assigné (A);Tension assignée (KV);Courant courte durée adm 1s (kA eff);;;;;;;;;1;0;0;;;;;;;;;;;;; #END ATTR

Procédures de dessin d'un symbole

Une procédure de dessin débute par un caractère d'identification (selon colonne 'Type ' du tableau ci-dessous), suivi des coordonnées séparées par un ' ; ' (point-virgule).

#	Type	Désignation	Format
1	L	Ligne	pointDebut.X;pointDebut.Y;pointFin.X;pointFin.Y
2	L2	Ligne trait épaisseur 2	pointDebut.X;pointDebut.Y;pointFin.X;pointFin.Y
3	LP	Ligne largeur trait paramétrable	pointDebut.X;pointDebut.Y;pointFin.X;pointFin.Y
4	A	Arc de cercle	pointCentre.X;pointCentre.Y;pointAngleSupGauche.X;pointAngleSupGauche.Y;angleDebut;angleFin
5	A2	Arc de cercle trait épaisseur 2	pointCentre.X;pointCentre.Y;pointAngleSupGauche.X;pointAngleSupGauche.Y;angleDebut;angleFin
6	AF	Cercle avec remplissage	pointCentre.X;pointCentre.Y;pointAngleSupGauche.X;pointAngleSupGauche.Y;angleDebut;angleFin
7	AFC1	Cercle avec remplissage couleur 1	pointCentre.X;pointCentre.Y;pointAngleSupGauche.X;pointAngleSupGauche.Y;angleDebut;angleFin
8	AFC2	Cercle avec remplissage couleur 2	pointCentre.X;pointCentre.Y;pointAngleSupGauche.X;pointAngleSupGauche.Y;angleDebut;angleFin
9	AFC3	Cercle avec remplissage couleur 3	pointCentre.X;pointCentre.Y;pointAngleSupGauche.X;pointAngleSupGauche.Y;angleDebut;angleFin
10	AFCA	Cercle avec remplissage couleur paramétrable	pointCentre.X;pointCentre.Y;pointAngleSupGauche.X;pointAngleSupGauche.Y;angleDebut;angleFin
11	IMG	Insertion image de fond	pointHautGauche.X;pointHautGauche.Y;nom_fichier1;nom_fichier2
12	T	Texte	pointAngleSupGauche.X;pointAngleSupGauche.Y;Texte
13	T1	Texte	pointAngleSupGauche.X;pointAngleSupGauche.Y;Texte
14	TW	Texte non paramétrable en blanc	pointAngleSupGauche.X;pointAngleSupGauche.Y;Texte
15	TSC	Texte paramétrable sans couleur de fond	pointAngleSupGauche.X;pointAngleSupGauche.Y;Texte
16	TBSC	Texte noms de broches sans couleur de fond	pointAngleSupGauche.X;pointAngleSupGauche.Y;Texte
17	TC	Texte central vertical non paramétrable	pointAngleSupGauche.X;pointAngleSupGauche.Y;Texte
18	PFC	Polygone plein avec couleur	pointAngleSupGauche.X;pointAngleSupGauche.Y;Texte;pointAngleSupDroit.X;pointAngleSupDroit.Y; pointAngleInfGauche.X;pointAngleInfGauche.Y;pointAngleInfDroit.X;pointAngleInfDroit.Y
19	PFC1	Polygone plein avec couleur 1	pointAngleSupGauche.X;pointAngleSupGauche.Y;Texte;pointAngleSupDroit.X;pointAngleSupDroit.Y; pointAngleInfGauche.X;pointAngleInfGauche.Y;pointAngleInfDroit.X;pointAngleInfDroit.Y
20	PFC2	Polygone plein avec couleur 2	pointAngleSupGauche.X;pointAngleSupGauche.Y;Texte;pointAngleSupDroit.X;pointAngleSupDroit.Y; pointAngleInfGauche.X;pointAngleInfGauche.Y;pointAngleInfDroit.X;pointAngleInfDroit.Y
21	PFC3	Polygone plein avec couleur 3	pointAngleSupGauche.X;pointAngleSupGauche.Y;Texte;pointAngleSupDroit.X;pointAngleSupDroit.Y; pointAngleInfGauche.X;pointAngleInfGauche.Y;pointAngleInfDroit.X;pointAngleInfDroit.Y
22	PFCA	Polygone plein avec couleur paramétrable	pointAngleSupGauche.X;pointAngleSupGauche.Y;Texte;pointAngleSupDroit.X;pointAngleSupDroit.Y; pointAngleInfGauche.X;pointAngleInfGauche.Y;pointAngleInfDroit.X;pointAngleInfDroit.Y
23	PF	Polygone plein noir	pointAngleSupGauche.X;pointAngleSupGauche.Y;Texte;pointAngleSupDroit.X;pointAngleSupDroit.Y; pointAngleInfGauche.X;pointAngleInfGauche.Y;pointAngleInfDroit.X;pointAngleInfDroit.Y
24	PNF	Polygone sans remplissage	pointAngleSupGauche.X;pointAngleSupGauche.Y;Texte;pointAngleSupDroit.X;pointAngleSupDroit.Y; pointAngleInfGauche.X;pointAngleInfGauche.Y;pointAngleInfDroit.X;pointAngleInfDroit.Y

Exemple de procédures de dessin

L;-30;-10;-20;-10

L;-30;10;-20;10

PFC1;-20;-18;20;-18;20;18;-20;18

PNF;-20;-18;20;-18;20;18;-20;18

L;20;0;30;0

L;-5;-3;0;-3

L;-5;0;0;0

L;20;-7;27;0

T;4;-7;1

Cette liste correspond au dessin suivant (symbole NON-OU EXCL) :

Liste des attributs utilisés pour le dessin du symbole
